Kolben- und Stangendichtung

Bauart Federunterstützter Nutring

Federunterstützte Nutringe sind einseitig druckbeaufschlagbare Dichtelemente, die vorwiegend zur Abdichtung hin- und herbewegter Kolben und Stangen, bei Dreh- und Schwenkbewegungen oder auch bei statischer Anwendung eingesetzt werden.

Überblick Typenvielfalt Federunterstützte Nutringe

URI – Stangendichtung

Für flüssige Medien.

Mit scharfkantiger Dichtlippe am Innendurchmesser für gute Abstreifwirkung bei Stangenabdichtungen.

Einsatzgrenzen
T = –75 °C bis +300 °C
p = bis 250 bar
v = 15 m/s ⇔

Standard-Bauart URI
Vorzugsreihe

Bestellbeispiel: URI – B12 – 332 – HS 21059 – C
URI = Bauform „Stangendichtung“
B12 = Stangen-Ø 12
332 = Nennquerschnitt
HS 21059 = Hüllenwerkstoff
C = Federwerkstoff

Abmessungen anzeigen URI Stangendichtung Stangen-∅, Nutgrund-∅, Nutbreite

Stangen-∅	Nutgrund-∅	Nutbreite
B_f7	A^H9	G^+0,2
3	5,84	2,4
4	6,84	2,4
5	7,84	2,4
6	8,84	2,4
8	10,84	2,4
8	12,52	3,6
10	14,52	3,6
12	16,52	3,6
14	18,52	3,6
16	20,52	3,6
18	22,52	3,6
19	23,52	3,6
20	24,52	3,6
20	26,14	4,7
22	28,14	4,7
24	30,14	4,7
25	31,14	4,7
28	34,14	4,7
32	38,14	4,7
36	42,14	4,7
40	49,44	7,1
45	54,44	7,1
50	59,44	7,1
56	65,44	7,1
63	72,44	7,1
70	79,44	7,1
80	89,44	7,1
90	99,44	7,1
100	109,44	7,1
110	119,44	7,1
125	137,10	9,5
140	152,10	9,5
160	172,10	9,5
180	192,10	9,5
200	212,10	9,5

URA – Kolbendichtung

Für flüssige Medien.

Mit scharfkantiger Dichtlippe am Außendurchmesser für gute Abstreifwirkung bei Kolbenabdichtungen.

Einsatzgrenzen
T = –75 °C bis +300 °C
p = bis 250 bar
v = 15 m/s ⇔

Standard-Bauart URA
Vorzugsreihe

Bestellbeispiel: URA – A50 – 316 – HS 21037 – C
URA = Bauform „Kolbendichtung“
A50 = Zylinder-Ø 50
316 = Nennquerschnitt
HS 21037 = Hüllenwerkstoff
C = Federwerkstoff

Weitere Durchmesser/Größen von 2 – 3000 mm sind auf Anfrage lieferbar

Abmessungen anzeigen URA Kolbendichtung Zylinder-∅, Nutgrund-∅, Nutbreite

Zylinder-∅	Nutgrund-∅	Nutbreite
A^H9	B_f7	G^+0,2
8	5,16	2,4
10	7,16	2,4
12	9,16	2,4
14	9,48	3,6
16	11,48	3,6
18	13,48	3,6
20	15,48	3,6
22	17,48	3,6
24	19,48	3,6
25	20,48	3,6
25	18,86	4,7
28	21,86	4,7
30	23,86	4,7
32	25,86	4,7
36	29,86	4,7
40	33,86	4,7
50	40,56	7,1
60	50,56	7,1
63	53,56	7,1
70	60,56	7,1
80	70,56	7,1
100	90,56	7,1
125	112,90	9,5
140	127,90	9,5
160	147,90	9,5
180	167,90	9,5
200	187,90	9,5

URF – Stangendichtung

Mit Einspannflansch zur Abdichtung bei Dreh- und Schwenkbewegungen.

Einsatzgrenzen
T = –75 °C bis +300 °C
p = bis 250 bar
v = 15 m/s ⇔
v = 2,5 m/s

Standard-Bauart URF
Vorzugsreihe

Bestellbeispiel: URF – B20 – 108 – HS 21037 – C
URF = Bauform „Wellendichtung“
B20 = Wellen-Ø 20
108 = Nennquerschnitt
HS 21037 = Hüllenwerkstoff
C = Federwerkstoff

Weitere Durchmesser/Größen von 2 – 3000 mm sind auf Anfrage lieferbar

Abmessungen anzeigen URF Wellen- und Stangendichtung Wellen-∅, Nutgrund-∅, Nutbreite

Wellen-∅	Nutgrund-∅	Nutbreite
B_f7	A^H9	G1 min
3	5,84	2,4
5	9,52	3,6
6	10,52	3,6
8	12,52	3,6
10	14,52	3,6
12	16,52	3,6
14	18,52	3,6
16	20,52	3,6
18	22,52	3,6
20	26,14	4,7
22	28,14	4,7
24	30,14	4,7
25	31,14	4,7
28	34,14	4,7
30	36,14	4,7
32	38,14	4,7
35	41,14	4,7
36	42,14	4,7
40	49,44	7,1
42	51,44	7,1
45	54,44	7,1
50	59,44	7,1
56	65,44	7,1
60	69,44	7,1
63	72,44	7,1
70	79,44	7,1
80	89,44	7,1
90	99,44	7,1
100	109,44	7,1
110	119,44	7,1
120	129,44	7,1
125	137,10	9,5
130	142,10	9,5
140	152,10	9,5
160	172,10	9,5
180	192,10	9,5
200	212,10	9,5

URS – Kolben- oder Stangendichtung

Für gasförmige Medien.

Abgerundete Dichtlippe mit großer Verschleißreserve; auch bei Dreh- und Schwenkbewegungen.

Einsatzgrenzen
T = –75 °C bis +300 °C
p = bis 250 bar
v = 15 m/s ⇔
v = 1 m/s

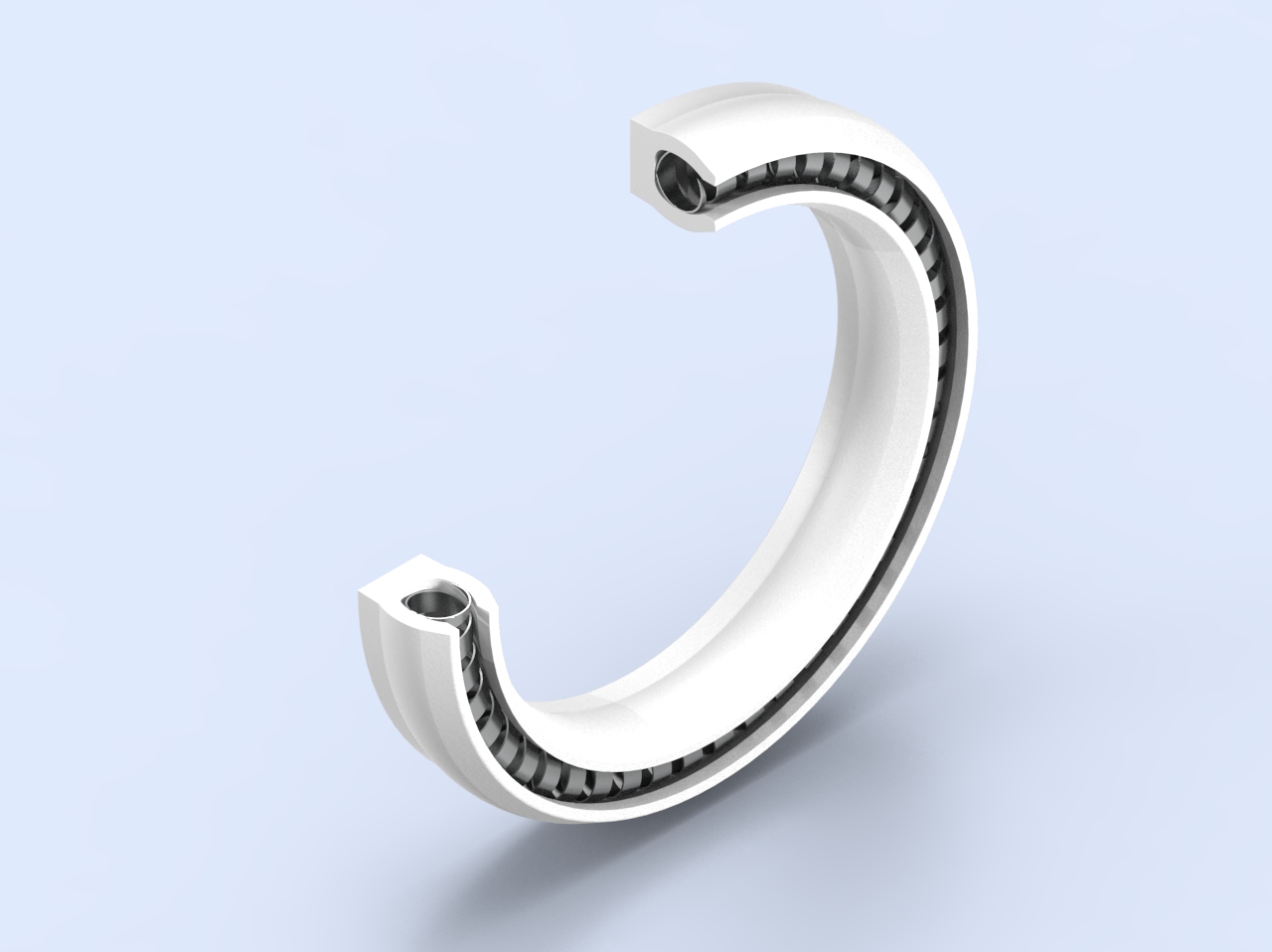

CRS – Kolben- oder Stangendichtung

Sehr gute Dichtwirkung bei hohen Drücken. Statische Abdichtung, z. B. bei langsamen Bewegungen.

Einsatzgrenzen
T = –95 °C bis +300 °C
p = bis 700 bar
v = 0,5 m/s ⇔

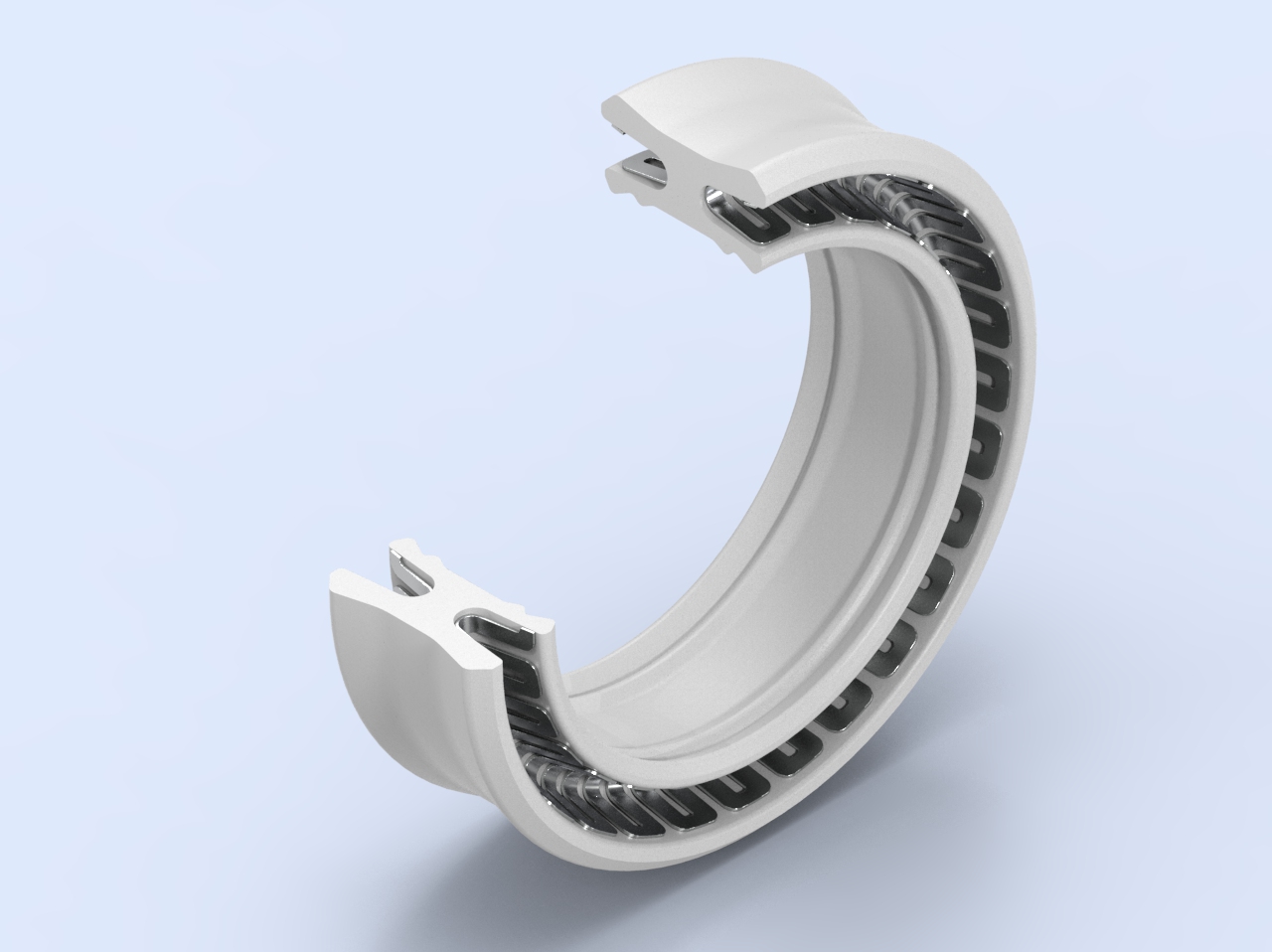

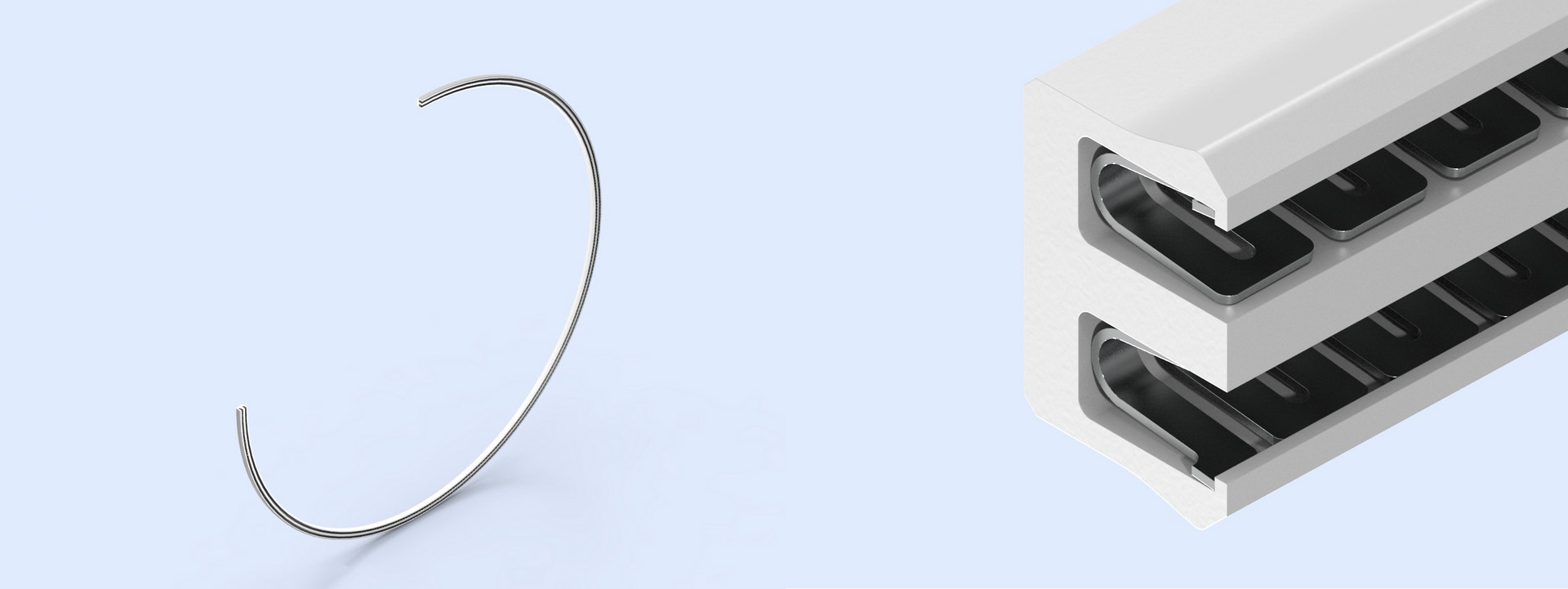

Beispiele für weitere Bauarten:
